Канализации в частном доме

Пример простого устройства и монтажа канализации дома своими руками.
Канализация в частном доме сегодня явление обычное. Ее устройство окончательно стирает грань между удобствами проживания в многоэтажных квартирах города и условиях частного дома. Остается только выбрать наиболее удобную схему монтажа канализации с учетом планировки дома, типа септика и схемы водоснабжения.

Клапан сброса разрежения (просто и надежно)
Простая защита трубы слива от замерзания

Тип септика канализации дома зависит от гарантий и стоимости своевременной откачки. Для современного частного дома наиболее удобным может стать
септик без откачки, который можно сделать своими руками или приобрести заводской вариант.
Канализация частного дома должна иметь простую схему монтажа. Важно, чтобы канализация полностью выполняла свои задачи, не загромождала внутренние помещения дома, имела небольшую стоимость и не требовала периодического обслуживания.
Схема монтажа автономной системы канализации.
схема канализации

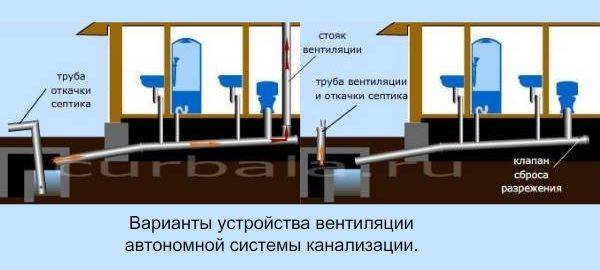

Варианты устройства вентиляции автономной канализации.
варианты вентиляции

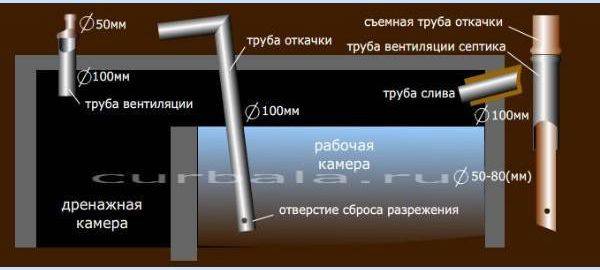

Схема устройства септика без откачки.
септик без откачки
Схема монтажа трубы слива автономной канализации.
монтаж трубы слива
клапан разрежения

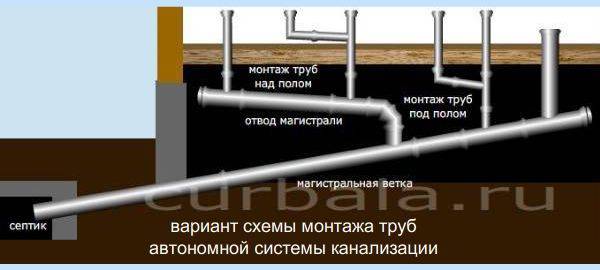

Схема монтажа труб автономной канализации.
схема монтажа труб
Схема устройства автономной канализации частного дома.

Простота устройства
канализации дома должна обеспечить возможность монтажа и ремонта любых элементов схемы своими руками в любое время года. Это значит, что устройство вентиляции канализации и возможность аварийной оттайки магистральной трубы слива должны быть простыми и понятными любому члену семьи.

В результате никому и никогда не нужно будет платить за обслуживание канализации дома и ее ремонт. Система канализации должна работать автономно при нулевой плате за услуги ЖКХ. И сделать это не только возможно, но и достаточно просто.

Монтаж системы канализации частного дома желательно выполнить из труб ПВХ, удобство сборки которых позволяет
своими руками сделать точную подгонку деталей. Трубы ПВХ обеспечивают высокую плотность соединений, имеют малую засоряемость и длительный срок службы.

Схему канализации своего дома нужно сделать так, чтобы в помещениях с сантехническими приборами располагался минимум труб. А в помещениях без точек слива трубы канализации вообще отсутствовали.

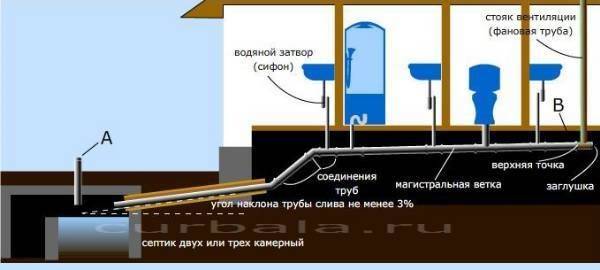

На рисунке 1 изображена стандартная схема монтажа труб системы канализации дома со стояком вентиляции. Соединение труб и проводка магистральной ветки отображены в подполье, как наиболее предпочтительном варианте монтажа труб канализации частного дома.

Минус такой схемы заключается в том, что стояк вентиляции (фановая труба) создает активное движение воздуха. Это приводит к возникновению изморози в магистральной трубе слива канализации дома (рисунок 2, слева) в зимнее время. Возникает необходимость в дополнительных расходах на утепление трубы слива вне дома с  возможной прокладкой греющих кабелей, а также утепления фановой трубы в чердачном пространстве.

Облегчить аварийную оттайку трубы слива и уменьшить возможность ее промерзания можно прокладкой трубы слива в деревянном коробе без утепления (рисунок 1, слева на схеме. Подробнее далее по тексту).

А если отметить тот факт, что фановая труба устанавливается в маленьком помещении туалета, занимает определенное место и способствует сохранению постоянной влаги в закрытом пространстве, то это устройство очень хочется видоизменить.
Варианты схем вентиляции автономной канализации частного дома.

При монтаже схемы канализации без стояка вентиляции утепления труб разводки в подполье дома делать не нужно даже при минусовых температурах в подпольном пространстве. Промерзания труб слива не будет происходить, так как движение воздуха в трубопроводах будет отсутствовать. В этом случае, роль фановой трубы канализации дома может выполнить простейшее устройство - клапан сброса разрежения (рисунок 5).

Систему канализации частного дома условно можно разделить на 4 составные части:

- септик - емкость для сбора жидких отходов. Септик может быть любой конструкции и объема в зависимости от желания и возможностей владельца частного дома. Предпочтительнее всего сделать септик не обслуживаемый (ссылка в начале текста).

- магистральная ветка. Основная труба слива диаметром 100 миллиметров и более, к которой подключаются все трубопроводы меньшего или равного диаметра от сантехнических приборов канализации дома.

Магистральная ветка канализации может быть составной из труб различной длины и муфтовых соединений. Желательно, чтобы сантехнические приборы не устанавливались у внешних стен дома, а трубопроводы канализации в подполье не касались бетонной ленты фундамента. Обе рекомендации направлены на защиту труб канализации от промерзания, а элементов дома - от гниения;

- трубопроводы подключения сантехнического оборудования канализации должны иметь водяной затвор (сифон, гидро затвор) для предотвращения выхода запахов септика в помещения дома. Гидро затворы имеют различную конфигурацию, устройство и материал изготовления при схожем принципе действия.

Водяной затвор любой конструкции требует периодической очистки. Поэтому при выборе устройства водяного затвора (гофрированный шланг или сифон с колбой) следует предусмотреть свободный доступ к месту их размещения и соответствие конструкции затвора отверстию слива сантехнического прибора;

- вентиляция канализации при наличии фановой трубы предназначена для сброса повышенного давления в септике и снятия разрежения в трубопроводах и магистральной ветке при одновременных сливах из нескольких точек.

Для принятия решения о выборе способа вентиляции для системы канализации одноэтажного дома необходимо знать, что:

- система канализации частного дома с одним санузлом может исправно работать  и без дополнительных приспособлений для снятия разрежения в трубопроводах. Поэтому, при монтаже системы канализации с клапаном выравнивания давления (сброса разрежения) можно собрать все трубопроводы и запустить систему в работу без установки клапана. При этом, в крышке септика обязательно должна быть установлена труба вентиляции. Обычно на септик устанавливаются две трубы - вентиляции и откачки (рисунок 3). Подробнее на странице
септики без откачки.
Схема монтажа и назначения труб септика канализации дома.

Определить качество работы системы канализации можно по звукам бурлящей воды в одном из водяных затворов или по появившемуся постороннему запаху после обильного слива воды из нескольких точек одновременно.

Если таковое произошло, то в заглушке пластиковой трубы или в самой трубе уже работающей системы канализации установите клапан сброса разрежения.

При выборе схемы вентиляции канализации с помощью вертикального стояка вопрос решаться будет немного сложнее. Чтобы в будущем, при необходимости, установить вентиляционный стояк, необходимо в конце магистральной ветки оставить место для фановой трубы.

Кроме того, вентиляционный стояк канализации всегда подключается в конце магистральной трубы в самой высокой ее точке, а сама магистраль не должна делиться на два крыла (рисунок 1 и 2).

В двухэтажном доме вентиляционный стояк можно продлить только до уровня второго этажа и установить клапан сброса разрежения в конечном муфтовом соединении или заглушке пластиковой трубы. В итоге, часть трубы между этажами будет выполнять роль магистральной ветки.

При установке клапанов сброса разрежения трубы канализации можно распределять на сколь угодно ответвлений и сводить их в одну точку подключения конечной сливной трубы.
Схемы подключения устройств вентиляции канализации к магистральной трубе слива.

Следует отметить и то, что при наличии фановой трубы во время откачки септика и после откачки неприятные запахи всегда прорываются в квартиру, создавая серьезный дискомфорт. Происходит это потому, что во время откачивания септика часто выкачивается содержимое одного или нескольких водяных затворов из-за обратного движения воздуха в трубе слива.

Особенно это заметно после нескольких лет эксплуатации системы канализации при засорении труб или в зимнее время при сужении отверстия в фановой трубе из-за наслоения инея. Чтобы этого не происходило, придется периодически очищать фановую трубу канализации и/или магистральную ветку.

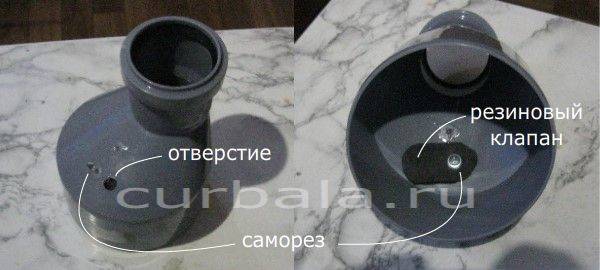

Клапан сброса разрежения в трубопроводах канализации дома.

Устройство клапана сброса разрежения в трубопроводах системы канализации частного дома показано на фото 5 в качестве примера. В большинстве случаев клапан нужно будет монтировать в заглушке конечной трубы канализации.

Клапан сброса разрежения - это резиновая пластина овальной формы, которая изнутри прикреплена к трубе саморезом. Пластина должна закрывать просверленное отверстие в конечной части корпуса трубы. Клапан работает очень надежно несмотря на простоту его устройства.

Принцип работы клапана сброса разрежения.

При внезапном заполнении магистральной трубы системы канализации сливом позади потока создается разрежение, которое открывает клапан и давление мгновенно выравнивается за счет воздуха, всасываемого из подполья.

В подполье никогда нет запахов, так как клапан после уменьшения разрежения мгновенно закрывается. Без клапана сброса разрежения движение воздуха потоком слива может высосать воду из водяного затвора любого сантехнического прибора.

Трубопроводы подключения сантехнического оборудования должны иметь диаметр меньше или равный диаметру трубы магистральной ветки. Подключение любого сантехнического оборудования должно осуществляться через индивидуальный водяной затвор.

Исключением являются стиральная и посудомоечная машины, слив из которых можно организовать через уже имеющийся канал - ванная, душевая кабинка, труба слива мойки.

Любой водяной затвор старайтесь устанавливать в легко доступном месте или устраивайте люки для обеспечения свободного к ним доступа. В трубах установки водяных затворов нет повышенного давления. Поэтому, водяные затворы подбирайте таким образом, чтобы они легко промывались и разбирались без применения специальных приспособлений и ключей.

Разводку труб отвода воды можно делать как под уровнем пола, так и над ним, в зависимости от удобств, эстетики и экономии материалов. Кроме того, допустимо, но нежелательно совмещать, например сливы двух раковин или слив раковины и ванной в один отводной трубопровод малого диаметра (рисунок 6).
Схемы подключения труб слива к магистральной ветке системы канализации дома.

Подключение третьего сантехнического устройства в один слив желательно делать только в трубу большего диаметра. Такой порядок подключения элементов системы канализации уменьшит степень засорения тонких соединительных трубопроводов и увеличит время работы между сроками проведения профилактических работ.

При подключении большого числа различного сантехнического оборудования и трудностях подключения их ввода в магистральную сливную трубу можно смонтировать дополнительный трубопровод большего диаметра с установкой отдельного клапана вентиляции в конце трубы (рисунок 6).

Важно, чтобы при составлении схемы трубопроводов канализации дома учитывался принцип движения потоков сливов из труб меньшего диаметра в трубы большего диаметра и исключалось уменьшение (сужение трубы) диаметра магистральной ветки.

Утепление трубы слива.
Выбор способа утепления участка магистральной трубы слива, расположенного вне дома, требует ясного понимания того, что промерзшая труба магистрали полностью исключает возможность использования канализации дома.

Из опыта могу сказать, что исключить замерзание сливов в наружной части трубы на 100% практически невозможно. Перехватывание наружной части трубы слива может происходить не столько от сильных морозов, сколько от различного "стечения обстоятельств".

Но есть очень простой способ предотвращения замерзания стоков в трубе слива. Для этого конечный участок сливной трубы канализации, расположенный вне подполья дома нужно уложить в деревянный короб (рисунок 4). При этом, короб позволяет располагать трубу слива как в земле, так и на открытом воздухе. Трубу слива, расположенную в коробе, при необходимости легко можно вынуть и установить обратно буквально за несколько минут.

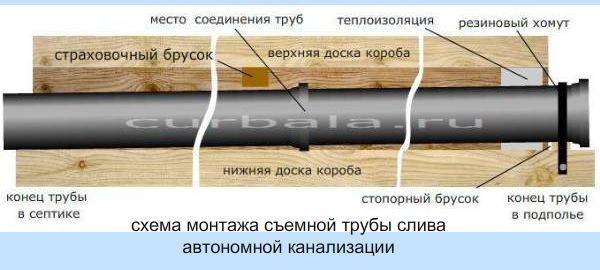

Схема устройства короба утепления трубы слива канализации дома.

Предположим, что сливы в трубе канализации замерзли. Разъединяем в подполье ближайшее к коробу муфтовое соединение труб. Вынимаем из короба трубу в сторону подполья и через 15-30 минут вставляем обратно. Для ускорения оттайки трубы слива можно воспользоваться феном. Услышим, как лед с шумом вылетит и труба вновь будет в рабочем состоянии.

Если участок сливной трубы составлен из двух и более сантехнических труб ПВХ, то в местах соединения труб нужно скрепить их двумя саморезами. Это нужно для того, чтобы трубы не упали в септик.

Способ страховочного крепления трубы слива может быть выбран любой, но он должен быть надежный. Например страховочное крепление резиновым хомутом (рисунок 4), жгутом или проволокой.

Для изготовления короба желательно использовать обрезные строганые доски, которые перед сборкой пропитываются отработкой моторного масла. Толщина досок для короба выбирается из расчета предполагаемой нагрузки сверху.

Нижняя доска короба должна быть длиннее для устройства крепления под резиновый хомут, который будет удерживать сливную трубу.

При устройстве короба на открытом воздухе верхнюю доску можно закрепить на карточных петлях. Особенно это полезно при большой длине сливной трубы канализации. Главное, обеспечить доступ к сливной трубе канализации, а не "креститься, когда гром грянет".

Далее
септик без откачки, устройства нескольких видов септиков, принцип работы, правила выбора места размещения, вентиляция и устройство возможной откачки.
