Однотрубная система отопления.
Схемы и монтаж однотрубной системы отопления.
Что такое однотрубная система отопления? Представьте себе обручальное кольцо, в котором вместо вставленного изумруда установлен нагревательный котел, а само кольцо - это труба определенного диаметра и длины, расположенная вдоль внешних стен дома у поверхности пола или под полом. В определенных местах кольца приклеены (параллельно подключены) изумруды в виде батарей отопления.

Монтаж отопления

Основные достоинства однотрубной системы отопления:
- компактность и низкое расположение всех приборов отопления;
- возможность прокладки магистральной трубы одним кольцом. Монтаж магистральной трубы вдоль внешних стен дома снижает риск промерзания углов комнат в зимний период;
- значительная экономия труб и фитингов при монтаже схемы. Этот вопрос субъективный и зависит от конкретной схемы однотрубной системы отопления;
- направление движения теплоносителя не зависит от планировки дома;
- эстетический вид труб, расположенных вдоль плинтусов. Возможность прокладки труб под полом позволяет сделать элементы системы отопления еще менее заметными.

Все эти достоинства, кроме длины магистральных труб, может иметь и двухтрубная система, если применить схему с разгонным коллектором и/или циркуляционным насосом. Схемы ниже.

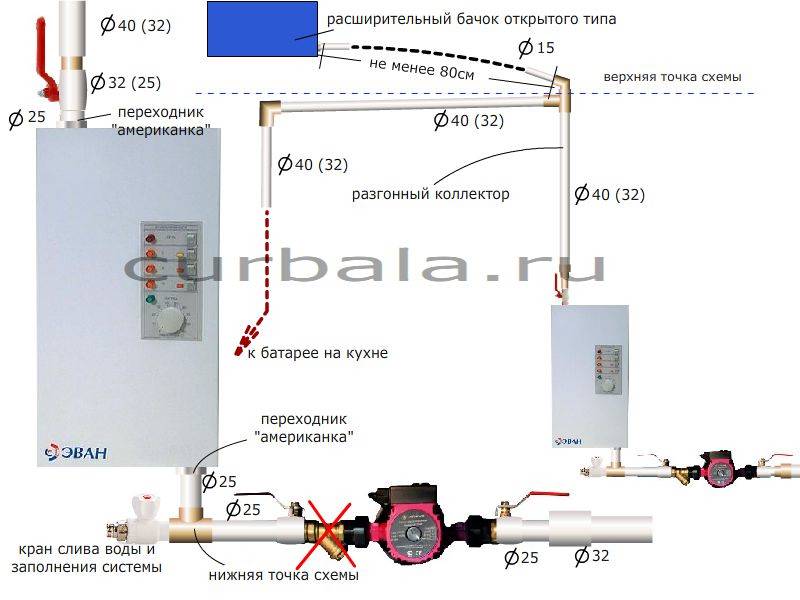

Схема подключения электро котла, расширительного бачка и циркуляционного насоса.
схема подключения приборов

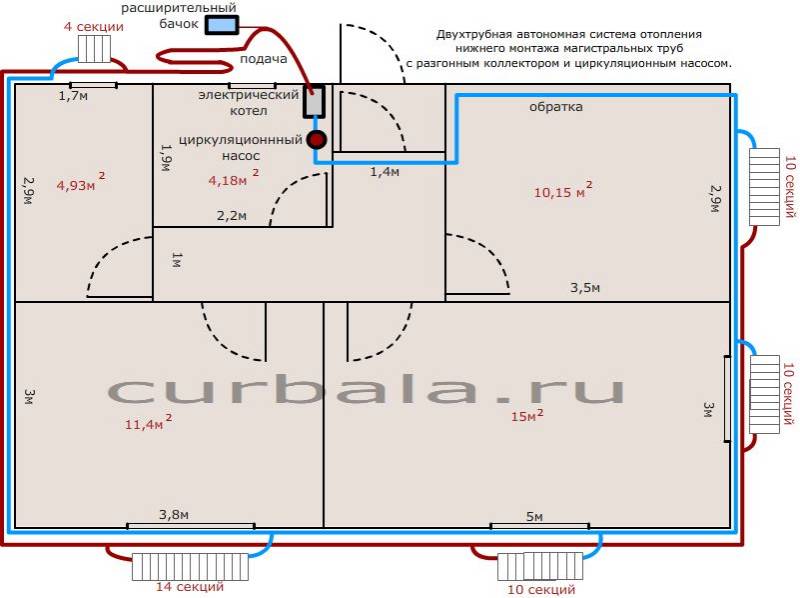

Схема двухтрубной ситсемы автономного отопления с нижней разводкой труб.
схема двухтрубной системы

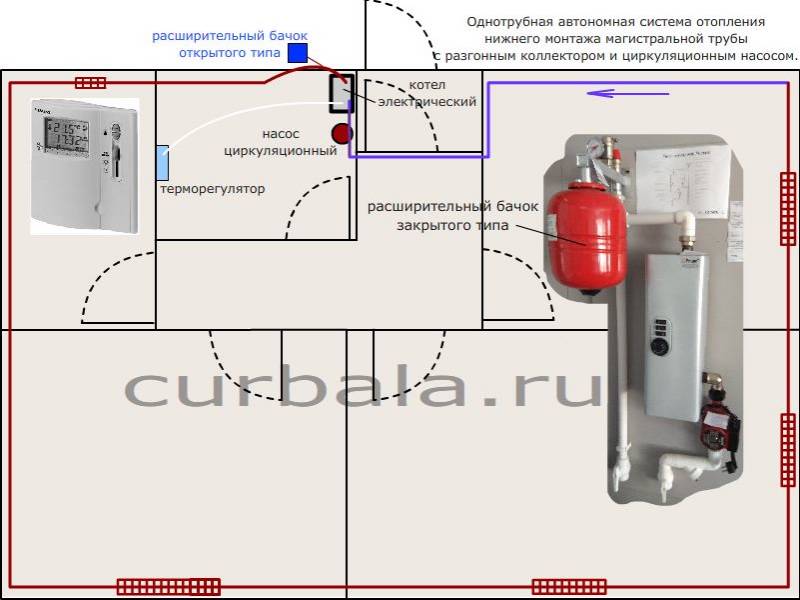

схема однотрубной системы автономного отопления.
схема отднотрубной системы
Однотрубная система отопления может работать как с принудительной, так и с естественной циркуляцией теплоносителя. Однотрубная система отопления с принудительной циркуляцией теплоносителя предусматривает обязательную установку циркуляционного насоса (рисунок 1) в магистральную ветку трубопроводов.

Монтаж такой схемы отопления выполняется расположением магистральной трубы в одной плоскости над уровнем пола. Выдерживание незначительного уклона трубы необходимо для слива теплоносителя из трубопроводов системы и исключения возникновения обратного уклона.
Схема однотрубной системы отопления с циркуляционным насосом.
Однотрубная система отопления может работать как с принудительной, так и с естественной циркуляцией теплоносителя. Однотрубная система отопления с принудительной циркуляцией теплоносителя предусматривает обязательную установку циркуляционного насоса (рисунок 1) в магистральную ветку трубопроводов.

Монтаж такой схемы отопления выполняется расположением магистральной трубы в одной плоскости над уровнем пола. Выдерживание незначительного уклона трубы необходимо для слива теплоносителя из трубопроводов системы и исключения возникновения обратного уклона.

Повышение уровня размещения верхней точки (ВТ) трубы подачи в системе принудительной циркуляции теплоносителя не требуется. Поэтому в такой схеме могут применяться котлы малых габаритов и трубы одного диаметра, 25-32 (мм).
Недостатком такой схемы однотрубной системы отопления дома является то, что она не будет работать автономно при отключении электропитания или поломке насоса.
Схема однотрубной системы отопления с уклонами труб и разгонным коллектором.

Чтобы однотрубная система отопления дома могла работать автономно без циркуляционного насоса, необходимо монтаж магистральной трубы выполнить с уклоном от отворота трубы разгонного коллектора у поверхности пола до нижней точки схемы системы (рисунок 2).

Для разгонного коллектора желательно использовать трубу диаметром не менее 40мм при диаметре магистральной трубы 32 и 25 миллиметров. Потребность в увеличенном диаметре трубы коллектора будет заметна сразу же после пуска системы - шумность работы при малых диаметрах труб.

Однотрубная система отопления с уклонами труб будет работать автономно, а при установке в схему циркуляционного насоса (рисунок 3) - более эффективно. Обратите внимание на то, что уровень монтажа батарей отопления должен быть единым для всей системы и для всех помещений дома.
Схема однотрубной системы отопления с уклонами труб, разгонным коллектором и циркуляционным насосом.

Если из-за малого перепада высот между этими точкам при большой площади дома необходимый уклон магистральной трубы выдержать проблематично, то трубу коллектора можно опустить в более удобном и выгодном месте (рисунок 4).

На схемах отображен общий принцип устройства однотрубной системы отопления для одноэтажного дома без учета количества и расположения комнат - важно видеть монтаж трубы и принцип подключения приборов отопления к магистральной трубе.
Схема изменения места снижения трубы коллектора однотрубной системы отопления.

Если в месте монтажа разгонного коллектора имеется дверной или оконный проем, то их можно "обойти" изменением конфигурации трубы коллектора (рисунок 5).
Схема изменения формы трубы коллектора однотрубной системы отопления.

Для понимания схем однотрубной системы отопления далее дана краткая расшифровка некоторых обозначений. С более подробной информацией по каждому значению можно ознакомиться по выделенным ссылкам.

1.
Котел. Его роль может выполнять генератор тепловой энергии любого типа, конструкции и вида топлива. При включении в схему резервного (дополнительного) генератора тепла, его подключение нужно делать последовательно. Это позволит при отказе одного из них задействовать другой или при сильных морозах включать два котла одновременно;

2.
Расширительный бачок открытого типа имеет простое устройство и безотказную работу. Перед установкой расширительного бачка закрытого типа желательно ознакомиться с их сравнительными характеристиками;

3.
Разгонный коллектор (РК). Это участок трубы подачи от котла до верхней точки монтажной схемы автономной однотрубной системы отопления частного дома.
Разгонный коллектор придает ускорение движению теплоносителя в магистральных трубах системы отопления.

Чем больше высота разгонного коллектора, тем больше скорость движения теплоносителя. Скорость движения теплоносителя влияет на эффективность работы системы отопления и ее автономность.

Для качественной работы автономной однотрубной системы отопления необходимо верхнюю точку трубы разгонного коллектора поднять на высоту не менее 150 сантиметров от уровня пола;

4.
Верхняя точка трубы подачи (ВТ) - это своеобразная вершина горки с двумя скатами. Выше этой точки не может располагаться ни один элемент схемы системы, кроме расширительного бачка открытого типа;

5.
Запорные краны (кран) желательно устанавливать на все приборы системы отопления, что позволит в любое время производить их снятие, замену или ремонт без слива теплоносителя из трубопроводов системы отопления. Запорные краны могут устанавливаться для разделения монтажной схемы системы отопления, например при подключении системы отопления к двум источникам нагрева;

6.
Сливной кран применяется для первоначального заполнения однотрубной системы отопления и слива теплоносителя, при необходимости. Если заполнение системы делать через расширительный бачок, то трубы или батареи буду завоздушены и система будет работать с резкими стуками, нагревом только начального участка трубы подачи или совсем не работать;

7.
Циркуляционный насос (ЦН) приводит в движение теплоноситель или увеличивает скорость его движения в системе отопления. При применении циркуляционного насоса монтаж магистральных труб любой системы отопления можно выполнять без выдерживания уклонов. В этом случае система отопления теряет свою автономность и при выключении электроэнергии или отказе насоса прекратит нормальную работу.

8.
Нижняя точка схемы трубопроводов системы отопления (НТ). НТ - самая низкая точка конечного участка магистральной трубы однотрубной системы отопления, в которой смонтирован отвод для крана слива теплоносителя. Понижение участка с НТ позволяет улучшить качество работы автономной однотрубной системы за счет увеличения расстояния между верхней и нижней точками схемы.

То есть, если в системе отопления при нагреве теплоносителя слышны щелчки или стуки, то этот недостаток можно устранить, опустив конечный участок трубы обратки ниже уровня пола (рисунок 6) и/или увеличив диаметр трубы подачи на участке разгонного коллектора.
Схема улучшения качества работы однотрубной системы отопления дома.

Чтобы сделать надежное отопление в частном доме рекомендую схему однотрубной системы отопления с принудительной циркуляцией теплоносителя монтировать на основе схемы автономной системы с выдерживанием уклонов магистральной трубы и установкой разгонного коллектора.

В случае непредвиденного выхода из строя циркуляционного насоса однотрубная система по автономной схеме будет работать, при этом насос не будет являться помехой движению теплоносителя.

Для удобства высоту разгонного коллектора однотрубной системы отопления можно сделать минимальной или изменить его конфигурацию с учетом планировки помещения (рисунок 7). Такой способ устранит сложности монтажа трубопроводов и улучшит качество работы однотрубной системы отопления.
Вариант разгонного коллектора в схеме однотрубной системы отопления дома.

Однотрубная система отопления одинаково хорошо подходит для отопления одноэтажного и двухэтажного строения и может устанавливаться в домах различной этажности, а также позволяет вести прокладку труб под уровнем пола.

При монтаже магистральной трубы под полом необходимо сделать ее утепление теплоизоляционным материалом для уменьшения потерь тепла и защиты подполья от нагрева.

При установке однотрубной системы отопления в двухуровневом или двухэтажном доме установка разгонного коллектора не требуется. То есть, в двух этажном доме
однотрубная система отопления всегда работает бесшумно без применения циркуляционного насоса и без устройства разгонного коллектора с его прямым назначением (рисунок 8).

В этом случае, коллектором будет являться стояк трубы подачи с образованием верхней точки системы в нужном Вам месте. В этой точке может подключаться расширительный бачок и/или расходная емкость системы водоснабжения дома.

Более того, однотрубная система отопления может быть частью двухтрубной системы отопления (рисунок 3 на
этой странице), упрощая монтажные и улучшая тепловые характеристики.
Схема однотрубной системы отопления в двухэтажном доме.

Однотрубная система отопления позволяет обогнуть весь периметр внутренней части дома вдоль внешних стен одним замкнутым кольцом независимо от его планировки, что является еще одним ее достоинством. Расположения нагретых труб вдоль плинтуса в нижней части помещения позволяет сделать отопление всех помещений дома наиболее качественным.

То есть сама суть этой системы - одна труба отходит от котла в виде трубы подачи, проходит по всему периметру дома у самого пола или под полом и приходит к котлу в точку входа обратки (рисунок 9).
Вид схемы однотрубной системы отопления в плане одноэтажного дома.

В двухэтажном доме стояк трубы подачи переходит на второй этаж, проходит вдоль внешних стен дома не замкнутым кольцом и в удобном месте переходит на первый этаж. Монтаж труб первого этажа продолжается вдоль периметра дома с переходом к входному патрубку котла (рисунок 10).

Плюсы однотрубной системы отопления двухэтажного дома:
- магистральная труба может быть одного диаметра по всей длине, что упрощает монтаж и уменьшает расходы;
- разгонный коллектор и расширительный бачок могут монтироваться в любом удобном месте магистральной трубы второго этажа.

Верхняя точка коллектора должна быть расположена лишь немного выше верхней кромки радиаторов. Уклоны труб от котла до верхней точки имеют положительное значение, а от верхней точки до входного патрубка котла - отрицательное.

При этом, уклон магистральной трубы системы отопления может быть минимально возможным с учетом планировки полов комнат дома. Важно, чтобы в магистральной трубе не появился обратный уклон ни на одном участке схемы.

Недостаток схемы однотрубной системы отопления двухэтажного дома - регулирование степени нагрева помещений верхнего этажа возможно только запорными кранами батарей отопления, а не регулировочным краном в одной точке схемы.

Хотя этот недостаток может быть и плюсом однотрубной системы двухэтажного дома, который позволяет выполнять регулировку теплопередачи радиаторов только в необходимых помещениях, а не на всем этаже.
Вид схемы однотрубной системы отопления в плане двухэтажного дома.

Любая из указанных схем однотрубной системы отопления может быть смонтирована с двумя независимыми источниками нагрева теплоносителя. Важно, чтобы схема подключения котлов выполнялась последовательно.

При этом, последовательное подключение приборов в однотрубной системе удобнее, чем в других типах систем. Подключение двух котлов, например электро котла (газового котла) и печи позволяет обеспечить 100% надежность, автономность и повысить экономичность работы системы отопления.

Надежность заключается в том, что при отключении подачи электроэнергии (газа) или отказе одного из приборов, Ваша автономная система будет продолжать работать от другого источника нагрева - котла кирпичной печи на дровах или котла на любом виде топлива (рисунок 8).

В сильные морозы могут быть включены одновременно оба источника нагрева теплоносителя. Для повышения экономичности отопления дома днем может топиться печь на дровах (котел на дровах или угле). Затем включается электрокотел (газовый котел) в экономичном режиме для поддержания комфортных условий в течение суток. В  переходные периоды года при температурах близких к нулю можно включать только регулируемый котел.
Схема однотрубной системы отопления дома с двумя котлами.

Котлы подключаются в схеме последовательно. Кран байпаса в схеме трубопроводов системы отопления используется для отключения любого из котлов:
- при работе печи (котел 2) кран байпаса может закрываться, если движение теплоносителя замыкается на малый круг. Как правило, такой необходимости н возникает при правильном подборе диаметров трубы байпаса и трубы подачи;
- по окончании топки печи и включении электрокотла запорный кран входа трубы обратки котла печи прикрывается или полностью закрывается по ситуации. Кран байпаса при работе электрокотла открыт.

Если в трубе подачи (как правило, на начальном участке) однотрубной системы отопления с такой схемой при нагреве теплоносителя будут слышны повышенные шумы или щелчки, то может быть достаточной установка на циркуляционном насосе более скоростного режима.

Если шумы в работе системы отопления изменением скоростного режима насоса не устраняются, то возможны следующие причины:
- количество теплоносителя меньше потребного для данной мощности генератора тепла;
- разгонный коллектор имеет малый размер или трубу малого диаметра;
- на одном из участков магистральной трубы имеется воздушная пробка из-за появления обратного уклона или неправильного первоначального заполнения системы.
