Теплоаккумулятор.
Система отопления с теплоаккумулятором.

Автономная
система отопления с теплоаккумулятором  (термосом) для частного дома с печным отоплением является очень надежной, экономичной и энерго независимой системой. Под печным отоплением подразумевается печь или котел любого типа и устройства с встроенным в топку водяным котлом.

Теплоаккумулятор - это изолированная емкость (термос), предназначенная для выравнивания перепадов температуры теплоносителя в системе отопления во время нагрева и аккумулирования (накопления) избыточного тепла с последующей передачей его приборам системы отопления при отключении источника нагрева.

Все перечисленные достоинства теплоаккумулятора будут действительны только при применении для нагрева теплоносителя в автономной системе отопления частного дома котлов и печей на твердом топливе с не регулируемой топкой и малым КПД (коэффициент полезного действия), так как именно во время их работы происходит не контролируемый и не производительный выброс тепла в атмосферу.

Краткое описание схемы системы отопления частного дома с теплоаккумулятором:

- в качестве емкости теплоаккумулятора можно использовать одну или несколько 200 литровых металлических бочек с плотно закрывающейся пробкой (горловиной). Указанная схема - это не прямое указание, а пример самого простого и недорогого варианта компактной сборки емкости любого объема теплоаккумулятора с обозначением способа соединения нескольких емкостей.

Буферную емкость можно сварить самостоятельно из металлических листов, но нужно обязательно подумать и о том, что любая емкость не вечна и ее нужно не только каким-то образом опустить в подполье, но и поднять, при необходимости.

От объема емкости теплоаккумулятора будет зависеть продолжительность полезной работы системы отопления дома. Объем отапливаемой площади и объем теплоаккумулятора находятся в прямо пропорциональной зависимости;

- емкость обставляется листами пенопласта (любого другого утеплителя), который закрепляется деревянным коробом из стенок-щитов. То есть делается очень надежная теплоизоляция, которая не только должна сократить потери тепла теплоносителя, но и не позволить нагреваться подполью;

- в схеме системы отопления обязательно наличие циркуляционного насоса, так как явление физики будет возражать против опускания горячего теплоносителя в емкости, помещенные в подполье. Циркуляционный насос включается после растопки печи и выключается по окончании топки. Далее система отопления будет работать автономно до полного остывания теплоносителя - выравнивания температуры во всей системе отопления с учетом разности высот.

Чтобы система отопления работала с теплоаккумулятором при отключении электричества можно воспользоваться небольшим бензиновым генератором или источником бесперебойного питания. Обычно мощность циркуляционных насосов составляет всего 60-120 ватт. Поэтому для обеспечения его работы при отключении электричества можно приобрести небольшой и недорогой источник резервного электропитания.

При отсутствии резервных источников электропитания дом обогревается обычным способом, но при открытых кранах 1 и 2 - некоторый эффект получить можно и в этом случае;

- кран 1 позволяет регулировать скорость нагрева теплоносителя в системе отопления и емкостях теплоаккумулятора. Закрывается кран после нагрева всех батарей отопления или воздуха в доме или для разгрузки системы при перегреве теплоносителя во встроенном в печь котле. Если кран 1 не закрывать во время топки печи с самого начала розжига, то прогрев теплоносителя и всех приборов отопления будет происходить более плавно.

Стабильность работы системы отопления с теплоаккумулятором зависит от формы встроенного в печь котла, качества и мощности печи, типа топлива, схемы сборки системы отопления, количества радиаторов и т. д.

Кран 1 можно закрывать после окончания топки печи, чтобы теплый теплоноситель продолжил курсировать по всей системе, а не законтурился на теплоаккумуляторе. В общем, такая система отопления всегда требует проверки временем и индивидуального экспериментирования для получения наиболее удобного и эффективного результата;

- кран 2 может устанавливаться на входе в теплонакопитель или на выходе из него. При закрытии крана 2 (кран 1 открыт) система отопления работает в обычном режиме только для обогрева теплоносителя с приборах системы отопления. Закрытие крана 2 на длительное время может понадобиться поздней весной, летом или ранней осенью;

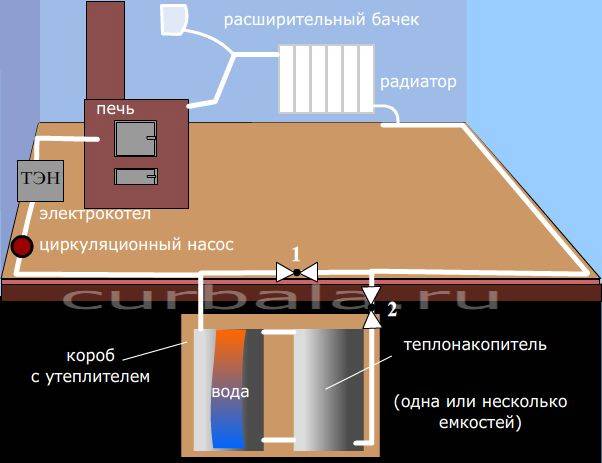

Схема системы отопления частного дома с теплоаккумулятором.

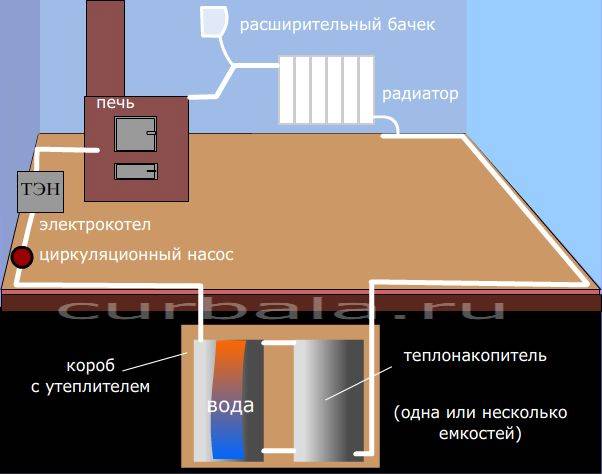

Чтобы система отопления с теплоаккумулятором работала автономно без дополнительного вмешательства, краны перенаправления потока теплоносителя можно не устанавливать. В этом случае, прогрев батарей отопления замедлится незначительно, а прогрев теплоносителя в теплоаккумуляторе несколько ускорится.

Экспериментальным путем выяснено, что из теплоаккумулятора в трубу обратки теплоноситель поступает наиболее теплый благодаря физическим свойствам жидкости.

- в систему отопления с теплоаккумулятором может устанавливаться электрокотел с Тэном или Тэнами. Если такое решение принято, то котел устанавливают в систему отопления с теплоаккумулятором последовательно до (между циркуляционным насосом и печью) или после печи в зависимости от удобства подключения.

Электрокотел в любой автономной системе отопления частного дома предназначен для того, чтобы:
а) топку печки можно было довести до одного раза в сутки;

б) при сильных морозах помочь печи создать более комфортные условия по температуре в доме или сократить время прогрева теплоносителя после его полного остывания;

в) не топить печь, если в этом нет необходимости. Электрокотел особенно полезен при холодных летних дождливых днях, когда топкой печи отрегулировать температуру в доме очень сложно.

- расширительный бачок на схемах является признаком системы отопления открытого типа. Применение расширительного бачка закрытого типа в данной схеме системы отопления нежелательно (для Вашего спокойствия), но возможно. В этом случае все приборы системы отопления, включая емкости теплоаккумулятора, должны гарантированно выдерживать возможные скачки давления в трубопроводах и приборах системы отопления.

На схеме тип системы и количество подключенных приборов показаны условно. Важно отразить принцип и порядок монтажа всех компонентов системы отопления. В своем доме при подключении теплоаккумулятора Вы можете применить любой тип системы отопления и любой порядок подключения радиаторов отопления.

Решение о подключении дополнительного оборудования для нагрева теплоносителя тоже индивидуально. В рабочей схеме системы отопления Вашего дома обязательно следует устанавливать входные краны на все приборы и оборудование для их возможного демонтажа при ремонте и/или обслуживании.

Система отопления с теплоаккумулятором при печном отоплении на дровах была изготовлена в прошлом году одним из моих товарищей и прошла проверку работы в зимнее время. Площадь обогреваемого дома примерно равна 60 квадратных метров. Объем цельно сваренной емкости теплонакопителя из листового металла примерно равен 600 литров.

При работе старой схемы системы отопления батареи отопления остывали в течение одного-двух часов после закрытия вьюшки (задвижки трубы печи). При работе системы отопления с теплоаккумулятором утром температура теплоносителя в батареях отопления была в среднем 35-40 градусов (контроль термометром), а температура воздуха в доме падала всего на 2-4 градуса вместо 8-10 градусов при старой схеме.

Причиной монтажа системы отопления с теплоаккумулятором явились быстрый перегрев теплоносителя при его малом объеме и, как следствие, высокая шумность работы системы. То есть, топить печь обычным способом стало сложнее, особенно в сильные морозы и при готовке пищи на плите печи (котла). В результате установки теплоаккумулятора было "убито два зайца" - исключена шумность работы системы и необходимость топить печь два раза в сутки.

Буду признателен, если появятся комментарии к статье владельцев таких систем, основанные на опыте эксплуатации. Все полезные предложения, схемы и практические выводы обязательно будут опубликованы для пользы всем владельцам домов с автономным отоплением.
